TCVN 9193:2012 ISO 15077:2008 Lực tác động, độ dịch chuyển, vị trí và phương pháp vận hành

TIÊU CHUẨN VIỆT NAM

TCVN 9193:2012

ISO 15077:2008

MÁY KÉO VÀ MÁY TỰ HÀNH DÙNG TRONG NÔNG NGHIỆP - CƠ CẤU ĐIỀU KHIỂN VẬN HÀNH - LỰC TÁC ĐỘNG, ĐỘ DỊCH CHUYỂN, VỊ TRÍ VÀ PHƯƠNG PHÁP VẬN HÀNH

Tractors and self-propelled machinery for agriculture -Operator controls - Actuating forces, displacement, location and method of operation

Lời nói đầu

TCVN 9193 :2012 hoàn toàn tương đương với ISO 15077:2008.

TCVN 9193 : 2012 do Trung tâm Giám định máy và Thiết bị biên soạn, Bộ Nông nghiệp và Phát triển Nông thôn đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

Lời giới thiệu

Tiêu chuẩn này đã được phát triển để cung cấp các phương pháp vận hành ưu tiên hơn và các yêu cầu điều khiển máy. Những điều này đã được dẫn từ kinh nghiệm, thực tiễn hiện thời, tài liệu và các tiêu chuẩn hiện thời. Các yêu cầu vận hành cụ thể đã cho đối với bộ phận điều khiển chung với các máy nông nghiệp.

MÁY KÉO VÀ MÁY TỰ HÀNH DÙNG TRONG NÔNG NGHIỆP - CƠ CẤU ĐIỀU KHIỂN VẬN HÀNH - LỰC TÁC ĐỘNG, ĐỘ DỊCH CHUYỂN, VỊ TRÍ VÀ PHƯƠNG PHÁP VẬN HÀNH

Tractors and self-propelled machinery for agriculture -Operator controls - Actuating forces, displacement, location and method of operation

1  Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp vận hành được ưu tiên và những yêu cầu đối với các cơ cấu điều khiển của người vận hành được thao tác bằng tay và chân, trang bị trên các máy kéo và máy tự hành dùng trong nông nghiệp, được sử dụng khi người vận hành ngồi đúng như dự định và với các điều kiện được nhà chế tạo dự tính trước. Tiêu chuẩn này còn đưa ra các khuyến cáo về lực tác động điều khiển lớn nhất, hướng chuyển động và vị trí của các cơ cấu điều khiển.

2  Tài liệu viện dẫn

Các lài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 8411-1 (ISO 3767-1), Máy kéo và máy dùng trong nông lâm nghiệp, thiết bị làm vườn và làm cỏ có động cơ - Ký hiệu các cơ cấu điều khiển và các bộ phận chỉ báo khác - Phần 1: Ký hiệu chung;

TCVN 8411-2 (ISO 3767-2), Máy kéo và máy dùng trong nông lâm nghiệp, thiết bị làm vườn và làm cỏ có động cơ - Ký hiệu các cơ cấu điều khiển và các bộ phận chỉ báo khác - Phần 2: Ký hiệu cho máy kéo và máy nông nghiệp;

ISO 11783-6, Tractor and machinery for agriculture and forestry - Serial control and Communications data network - Part 6: Virtual terminal (Máy kéo và máy dùng trong nông lâm nghiệp - Điều khiển tuần tự và các phương tiện truyền thông mạng dữ liệu - Phần 6: Thiết bị đầu cuối ảo).

3  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau.

3.1

Cơ cấu điều khiển (control)

Dụng cụ được tác động bởi người vận hành để gây nên một phản ứng của máy, các phụ kiện hoặc các công cụ của nó.

3.2

Lực tác động điều khiển (control actuating force)

Lực tác động vào chính giữa và vuông góc với bề mặt tiếp xúc của cơ cấu điều khiển, hướng theo chiều di chuyển của cơ cấu điều khiển, để thực hiện một chức năng điều khiển.

CHÚ THÍCH: Lực này không nhất thiết tương ứng với lực tác động đặc trưng của người vận hành.

3.3

Phía trước (forward)

Phía người vận hành nhìn ra khi ngồi ở ghế ngồi vận hành, máy và ghế ngồi vận hành ở tư thế di chuyển về phía trước theo định nghĩa của nhà chế tạo.

3.4

Độ bền tối thiểu của cơ cấu điều khiển (minimum control strength)

Khả năng của một hệ thống điều khiển chịu được lực tác động đơn lẻ quá mức của người vận hành mà không bị phá hủy hoặc làm cản trở chức năng chính của hệ thống.

3.5

Bàn đạp giảm tốc (decelerator pedal)

Cơ cấu điều khiển được sử dụng trên những máy nào đó, khi được tác động sẽ làm giảm tốc độ động cơ.

3.6

Cơ cấu điều khiển bằng tay (hand control)

Cơ cấu điều khiển được người vận hành thao tác bằng tay.

3.6.1

Cơ cấu điều khiển bằng tay với cử động ngón tay/cử động cổ tay (hand control with finger/wrist activation)

Cơ cấu điều khiển bằng tay được thao tác bằng cử động của một hoặc nhiều ngón tay hoặc cổ tay, với chút ít hoặc không có cử động của vai/cử động của khuỷu tay.

3.6.2

Cơ cấu điều khiển bằng tay với cử động của cánh tay (hand control with arm activation)

Cơ cấu điều khiển bằng tay dùng tay nắm chặt và di chuyển chủ yếu nhờ cử động vai/cử động khuỷu tay.

3.7

Thiết bị nhập liệu phụ trợ (auxiliary input unit)

Bộ điều khiển điện tử (ECU) chứa một hoặc nhiều điều khiển VT của người vận hành để sử dụng chung và vận hành máy được dễ dàng.

CHÚ THÍCH: Xem ISO 11783-6.

3.8

Chức năng không gây nguy hiểm (non-critical function)

Chức năng của máy, khi vận hành, rất ít gây ra nguy hiểm cho người vận hành hoặc những người đứng gần.

3.9

Chức năng gây nguy hiểm (critical function)

Chức năng của máy, khi vận hành, có thể gây ra nguy hiểm cho người vận hành hoặc những người đứng gần.

3.10

Cơ cấu điều khiển đầu cuối ảo của người vận hành (virtual terminal operator control)

Cơ cấu điều khiển VT của người vận hành (VT operator control)

Bộ phận của một thiết bị nhập liệu phụ trợ, một bàn phím điều khiển từ xa, một phim mềm đầu cuối ảo, hay một điều khiển màn hình cảm ứng, đáp ứng các yêu cầu của ISO 1173-6 và những qui định trong Phụ lục B.

3.10.1

Cơ cấu điều khiển chức năng không giới hạn VT của người vận hành (non-critical VT operator control)

Cơ cấu điều khiển VT của người vận hành chỉ thích hợp cho việc điều khiển các chức năng không giới hạn.

3.10.2

Cơ cấu điều khiển chức năng có giới hạn VT của người vận hành (critical VT operator control)

Dữ liệu đầu vào của cơ cấu điều khiển VT của người vận hành phù hợp cho việc điều khiển các chức năng có giới hạn.

CHÚ THÍCH: Xem phụ lục B.

4  Yêu cầu

4.1  Yêu cầu chung

4.1.1  Các chức năng và sự chuyển động của cơ cấu điều khiển phải được nhận biết bằng các ký hiệu phù hợp với TCVN 8411-1 (ISO 3767-1) hoặc TCVN 8411-2 (ISO 3767-2) làm sao để người vận hành có thể nhận biết được đúng chức năng và sự chuyển động của cơ cấu điều khiển. Không bắt buộc phải có các ký hiệu nhận biết đối với các cơ cấu điều khiển có hình dạng, vị trí, sự sắp xếp hoặc cách thức vận hành đã được thừa nhận chung, như vành tay lái, bàn đạp côn, phanh chân hoặc chân ga. về mã màu nhận biết các cơ cấu điều khiển bằng tay, xem Phụ lục C.

4.1.2  Các cơ cấu điều khiển thao tác bằng chân phải được thiết kế để giảm đến mức tối đa nguy cơ chân bị trượt ra khỏi bàn đạp.

4.2  Lực tác động điều khiển lớn nhất, hướng chuyển động và vị trí

Các nguyên tắc đối với lực tác động điều khiển lớn nhất và hướng chuyển động chung của các cơ cấu điều khiển cho trong Phụ lục A. Lực tác động điều khiển tối thiểu phải đủ lớn để không xảy ra kích hoạt không cố ý do tác động của tay hoặc chân đang tựa trên cơ cấu điều khiển trong các điều kiện vận hành đã biết trước.

CHÚ THÍCH: ISO 5697 và ISO 10998 quy định lực tác động tối đa không được vượt quá để đáp ứng các yêu cầu về tính năng của phanh và của thiết bị lái. Với các hoạt động thông thường được nêu trong tiêu chuẩn này, lực tác động thường được quy định thấp hơn.

4.3  Vận hành cơ cấu điều khiển

Cách thức vận hành các cơ cấu điều khiển, nếu được cung cấp trên máy, phải phù hợp với Bảng 1.

CHÚ THÍCH: Chuyển động của cơ cấu điều khiển, nêu ở Bảng 1, miêu tả sự chuyển động của một số loại cơ cấu điều khiển, như cần gạt, công tắc tắt mở. cặp nút bấm, hoặc công tắc trượt. Ví dụ, nếu cặp nút bấm hoặc công tắc tắt mở được sử dụng để nâng hạ cơ cấu ba điểm treo, thể hiện trong 8.1, Bảng 1, thì phải sử dụng nút bấm ở vị trí trên cao hoặc phía sau để nâng và nút bấm ở vị trí thấp hoặc phía trước để hạ cơ cấu này.

Bảng 1 - Vận hành cơ cấu điều khiển

Phụ lục A

(Tham khảo)

Lực tác động cơ cấu điều khiển lớn nhất, hướng dịch chuyển và vị trí của cơ cấu điều khiển

A.1  Lực tác động cơ cấu điều khiển lớn nhất

Khi hoạt động bình thường, lực tác động cơ cấu điều khiển không được vượt quá lực cực đại được quy định ở Bảng 1, tuy nhiên, trong trường hợp khẩn cấp có thể cho phép lực tác động cơ cấu điều khiển cao hơn quy định này.

Bảng A.1 - Lực tác động cơ cấu điều khiển lớn nhất

Đơn vị tính bằng niutơn

Các loại máy hiện nay qui định lực thấp hơn. Các lực điều khiển nhỏ nhất phụ thuộc vào hệ thống điều khiển, và được hiểu là Không có quy định. Độ bền tối thiểu của cơ cấu điều khiển phải đủ để chịu được ít nhất năm lần lực tác động đặc trưng của nó.

A.2  Hướng chuyển động

Hướng chuyển động ưu tiên của các cơ cấu điều khiển và phản ứng biết trước với các vị trí khác nhau của cơ cấu điều khiển được thể hiện trên Hình A.1.

A.3  Vị trí của cơ cấu điều khiển

A.3.1  Khuyến cáo không nên bố trí cơ cấu điều khiển trên một bề mặt mà có thể gây ra sự mơ hồ liên hệ giữa dịch chuyển cơ cấu điều khiển và dịch chuyển chức năng.

Ví dụ, một cơ cấu điều khiển chức năng nâng lên-hạ xuống dạng cần gạt không được bố trí trên một bề mặt nghiêng hướng lên từ 30° đến 60°. lúc ấy hướng thay đổi chuyển động được khuyến cáo khi nó dịch chuyển từ mặt phẳng thẳng đứng tới mặt phẳng nằm ngang.

A. 3.2  Khi một dãy các cơ cấu điều khiển được lặp lại trên bảng điều khiển khác, thì dãy các cơ cấu điều khiển này trên các bảng đều phải giống nhau.

A.3.3  Cách sắp xếp và khoảng cách của cơ cấu điều khiển phải đảm bảo hoạt động thông suốt, không để xảy ra kích hoạt các cơ cấu điều khiển khác không chủ định. Độ chập của các cơ cấu điều khiển phải đảm bảo cho phép sử dụng cơ cấu điều khiển độc lập hoặc đồng thời.

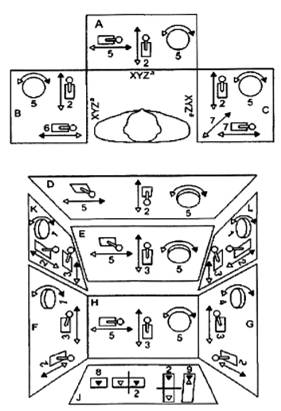

a) Góc lớn nhất được khuyến cáo đối với các bảng điều khiển

b) Hướng dịch chuyển của cơ cấu điều khiển

CHÚ DẪN:

Dịch chuyển của cơ cấu điều khiển cho các phản ứng biết trước được liệt kê ở bảng trên.
   Phản ứng ngược lại với các mũi tên đầu đen.

Bảng điều khiển - Quy định Chung

Các bảng điều khiển H, C, B và J tạo thành khu vực làm việc chính.

Các bảng điều khiển bên trên đầu nên sử dụng cho các cơ cấu điều khiển ít được vận hành.

Bảng điều khiển - Các khuyến cáo về góc

Bảng điều Khiển D phía trên đầu phải được đặt nằm ngang hoặc nghiêng về phía trên so với đường nằm ngang không quá 30°.

Bảng điều khiển trên cao E phải có góc bằng hoặc nhỏ hơn 45° so với mặt phẳng thẳng đứng.

Các bảng điều khiển thẳng đứng F và G phải có góc nhỏ hơn 30°.

Các bảng điều khiển nằm ngang A, B và C có thể nghiêng đến 30°.

Cơ cấu điều khiển - Quy định chung

Các van điều chỉnh dòng chảy chất lỏng bằng tay khi xoay theo chiều kim đồng hồ phải có tác dụng ngắt dòng chảy.

Các cơ cấu điều khiển xoay hoặc đẩy-kéo phải có tác động kéo là "ON” và đẩy là “OFF”.

Sự dịch chuyển của cần điều khiển được biểu thị trên hình vẽ miêu tả dịch chuyển của các kiểu cơ cấu điều khiển khác nhau như cần gạt, công tắc tắt mở, thanh trượt, cặp nút bấm.

Các cơ cấu điều khiển - Những khuyến cáo về vị trí và dịch chuyển

Các bảng điều khiển phải để cho người vận hành thấy được mà không cần xoay tìm. Nếu các cơ cấu điều khiển được thiết kế có sự xoay của người vận hành trong tâm trí, thì các bảng điều khiển B và C phải giống hệt bảng điều khiển A.

Nếu người vận hành có thể xoay được các bảng điều khiển F và G sang phía trước mặt, thì tất cả các cơ cấu điều khiển phải giống với bảng điều khiển H.

Ở các bảng điều khiển B và C, phải tránh mơ hồ trong cách sử dụng cơ cấu điều khiển khi vận hành phải-trái.

Nếu một cơ cấu điều khiển xoay trên bảng G có liên quan, hoặc được điều khiển đồng thời với một cơ cấu điều khiển xoay trên bảng F, thì sự dịch chuyển của cơ cấu điều khiển này phải ngược lại với chỉ dẫn trên bảng G cho các chức năng lùi, tăng, bật và khởi động.

Các cần điều khiển trên các bảng điều khiển B và C có thể được định vị ở một góc để thực hiện dịch chuyển ra xa và hướng vào người vận hành miễn là phù hợp với những nguyên tắc chung về vận hành.

Trật tự liên tục đối với các cơ cấu điều khiển có liên quan đến nhau: nếu một trật tự thông thường hoặc tự nhiên tồn tại đối với các cơ cấu điều khiển có liên quan đến nhau thì trật tự liên tục trên các bảng điều khiển khác nhau phải được trình bày theo cùng một trật tự.

Hình A.1 - Định hướng bảng điều khiển và hướng dịch chuyển của cơ cấu điều khiển

Phụ lục B

(Quy định)

Các cơ cấu điều khiển của người vận hành kết hợp với các thiết bị đầu cuối ảo

B.1  Tổng quan

Các cơ cấu điều khiển của người vận hành kết hợp với các thiết bị đầu cuối ảo bao gồm, nhưng không giới hạn, các thiết bị nhập liệu phụ trợ như định nghĩa nêu trong ISO 11783-6, các thiết bị điều khiển đã đăng ký độc quyền, các phím mềm và các mặt nạ dữ liệu (ví dụ, các nút bấm). Các điều khiển này còn bao gồm những phần tử giao diện của thiết bị đầu cuối ảo để kích hoạt các phím mềm và các đối tượng của mặt nạ dữ liệu như các nút bấm vát mép, các màn hình cảm ứng hoặc các bàn phím điều khiển từ xa. Các chức năng giới hạn chỉ được điều khiển bằng các cơ cấu điều khiển giới hạn VT của người vận hành.

B.2  Ký hiệu và nhãn hiệu của các cơ cấu điều khiển

B.2.1  Các ký hiệu

B.2.1.1  Từng cơ cấu điều khiển VT của người vận hành phải có ký hiệu vĩnh cửu. Các cơ cấu điều khiển VT của người vận hành có nhiều vị trí hoặc hướng tác động (ví dụ như các cần điều khiển, các công tắc nhiều vị trí, v.v...) phải có ký hiệu cho từng vị trí hoặc hướng tác động. Mỗi bộ định danh của cơ cấu điều khiển VT được hiển thị trên thiết bị đầu cuối ảo phải hiển thị các ký hiệu phù hợp.

CHÚ THÍCH: Các phím mềm có bề ngoài liên quan đến bộ định danh của cơ cấu điều khiển VT được hiển thị trên màn hình mối liên hệ như thế hoàn toàn không cần đưa ra các ký hiệu bổ sung.

B.2.1.2  Các thiết bị nhập liệu phụ trợ và các thiết bị nhập liệu khác do người vận hành lắp ráp phải có ký hiệu chỉ dẫn hướng lắp ráp đúng.

B.2.2  Nhãn hiệu

Đối với các thiết bị nhập liệu phụ trợ phải thiết kế các nhãn hiệu trong một phạm vi ô vuông cho phép 20 mm hoặc các nhãn hiệu rộng hơn để bố trí bên trên hay bên cạnh cơ cấu điều khiển VT của người vận hành. Các đối tượng khác của mặt nạ dữ liệu có thể điều khiển các chức năng giới hạn (ví dụ như các đối tượng của nút màn hình cảm ứng) phải có các nhãn hiệu nhìn thấy được rõ ràng. Các nhãn hiệu thích hợp phải được quy định bởi chính chức năng (ví dụ như công cụ). Các ký hiệu được sử dụng phải phù hợp với TCVN 8411-1 (ISO 3767-1) hoặc TCVN 8411-2 (ISO 3767-2).

CHÚ THÍCH: Diện tích nhãn cho các phím của thiết bị đầu cuối ảo được cung cấp ở bộ định danh phím mềm trong ISO 11783-6

B.3  Lắp đặt

Các nhà chế tạo thiết bị nhập liệu, có dự định sẽ lắp đặt các thiết bị khác (ví dụ như thiết bị nhập liệu phụ trợ), phải công bố và cung cấp các hướng dẫn lắp đặt để đảm bảo thiết bị nhập liệu được định vị đúng định hướng, không làm cản trở các cơ cấu điều khiển khác và hạn chế được khả năng xảy ra kích hoạt các điều khiển VT của người vận hành Không chủ định. Các thiết bị nhập liệu hữu tuyến được dự định sẽ sử dụng bên trong buồng điều khiển phải trang bị các cáp nối có chiều dài thích hợp cho phép lắp đặt đúng, nhưng không dài đến mức để thiết bị hoạt động bên ngoài buồng điều khiển.

B.4  Biện pháp bảo vệ chống lại kích hoạt không chủ định

Phải có biện pháp bảo vệ chống lại kích hoạt không chủ định cho từng cơ cấu điều Khiển giới hạn VT của người vận hành. Biện pháp như vậy có thể bao gồm việc cần có nhiều hơn một động tác để kích hoạt cơ cấu điều khiển, che chắn xung quanh cơ cấu điều khiển, hoặc các phương pháp khác để đạt được mục đích của yêu cầu này.

B.5  Những yêu cầu bổ sung cho các thiết bị chỉ báo kể cả các điều khiển màn hình cảm ứng

Ngoài những yêu cầu đã nêu trong tiêu chuẩn này, cần bổ sung thêm các yêu cầu về sử dụng cho các cơ cấu điều khiển của thiết bị chỉ báo.

- Việc kích hoạt một chức năng có thể xảy ra nhờ ấn xuống/chạm vào hay ấn xuống/chạm vào và thả ra hợp lý. Phải hạn chế việc kích hoạt bằng ấn xuống/chạm vào trừ những tình huống đặc biệt (ví dụ như một cơ cấu điều khiển sử dụng để dừng khẩn cấp, một nút ấn và giữ được sử dụng để điều chỉnh một giá trị có thể thay đổi, v.v...).

- Việc thả ra hợp lý chỉ có được nếu việc thả ra này xảy ra ở đối tượng trên màn hình đã được chạm (ví dụ, nếu người vận hành vừa chạm vào một đối tượng của nút bấm màn hình cảm ứng và vừa trượt ngón tay ra khỏi đối tượng của nút bấm ấy thì không xảy ra việc thả ra hợp lý).

B.6  Sổ tay hướng dẫn vận hành

Phải cung cấp thông tin về từng thiết bị có chứa cơ cấu điều khiển VT của người vận hành, tối thiểu cần có các khoản mục sau:

a) chỉ dẫn lắp ráp, bao gồm việc lựa chọn các vị trí thích hợp và định hướng lắp ráp được ưu tiên;

b) cảnh báo về các mối nguy hiểm liên quan đến việc vận hành thiết bị nhập liệu ở các vị trí không thích hợp;

c) các chỉ dẫn cần thiết để nhận biết đúng nhãn hiệu trên các cơ cấu điều khiển VT của người vận hành và cho phép người sử dụng ấn định đúng cơ cấu điều khiển cho các chức năng có giới hạn và không giới hạn thích ứng;

d) các chỉ dẫn cách áp dụng nhãn hiệu thích hợp cho các cơ cấu điều khiển VT của người vận hành;

e) cảnh báo thích đáng về các mối nguy hiểm trong vận hành cơ cấu điều khiển VT của người vận hành do thiếu các nhãn hiệu thích hợp;

f) thông tin về số lượng từng loại cơ cấu điều khiển VT của người vận hành được trang bị và các chức năng của từng loại điều khiển;

g) hướng dẫn đọc và xem lại các hướng dẫn sử dụng thiết bị đầu cuối ảo để xác định phương pháp lắp ráp thiết bị và rà soát lại các cài đặt cho cơ cấu điều khiển VT của người vận hành;

h) thông tin trong sổ tay hướng dẫn vận hành này chỉ giành cho thiết bị của cơ cấu điều khiển VT và người sử dụng không được sử dụng hoặc ấn định cho các cơ cấu điều khiển VT trước khi đọc và rà soát lại toàn bộ các hướng dẫn vận hành của tất cả các thành phần được kết nối khác (máy kéo, công cụ, thiết bị đầu cuối ảo, v.v...);

i) cảnh báo thích đáng cho người thực hiện các cài đặt là phải chịu trách nhiệm bảo đảm là lắp đặt các mã hiệu đúng cho tất cả các cơ cấu điều khiển VT trước khi vận hành thiết bị điều khiển VT và các nhãn này phải được thay thế lúc cần thiết khi thay đổi các cài đặt;

j) cảnh báo thích đáng cho người thực hiện hoặc thay đổi các cài đặt của thiết bị điều khiển VT là phải cho tất cả những người vận hành thiết bị này biết về những cài đặt mới hoặc những cài đặt đã được thay đổi.

Phụ lục C

(Tham khảo)

Nhận biết các cơ cấu điều khiển bằng tay theo mã màu

C.1  Tổng quan

C.1.1  Phụ lục này giành cho các cơ cấu điều khiển bằng tay bao gồm, nhưng không hạn chế, các cần gạt, các công tắc, các nút bấm, các tay cầm và các phím mà người vận hành thao tác bằng tay để kích hoạt hoặc điều khiển các chức năng của máy.

C.1.2  Khi các loại cơ cấu điều khiển bằng tay mới được chấp nhận hoặc các cơ cấu điều khiển phối hợp được sử dụng, thì màu được lựa chọn phải phù hợp với chức năng chính.

C.1.3  Nếu không thích hợp để mã màu cho cơ cấu điều khiển, thì cho phép mã màu hoặc là khu vực xung quanh cơ cấu điều khiển này hoặc là mã màu nhận biết cơ cấu điều khiển mà hơn là cơ cấu điều khiển này.

C.1.4  Mã màu không thay thế được cho việc cần phải nhận biết bằng biểu tượng. Các cơ cấu điều khiển chức năng không rõ ràng phải được nhận dạng theo TCVN 8411-1 (ISO 3767-1) và TCVN 8411-2 (ISO 3767-2).

C.2  Mã màu

Mã màu phải theo như Bảng C1.

Hình C.1 - Mã màu

Thư mục tài liệu tham khảo

[1] TCVN 1773-15 (ISO 5697), Xe máy dùng trong nông-lâm nghiệp - Phương pháp thử - Phần 15: Xác định tính năng phanh xe vận chuyển nông, lâm nghiệp.

[2] ISO 10998, Agricultural tractors - Requirements for steering (Máy kéo nông nghiệp - Các yêu cầu đối với hệ thống lái).
